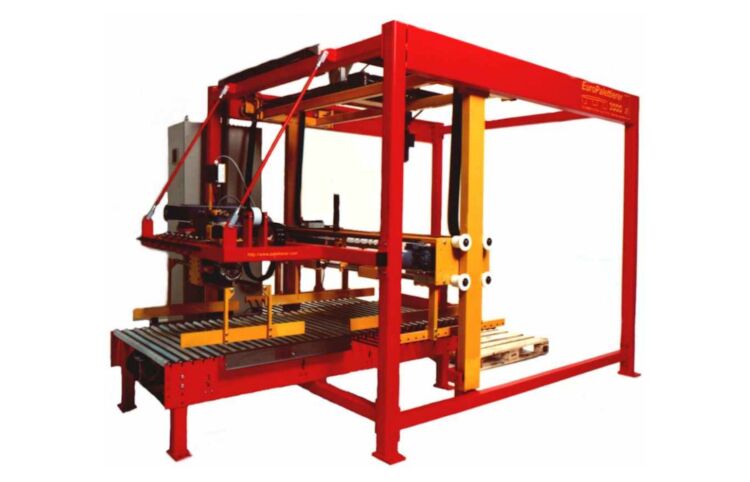

EuroPalettierer 2000

Mit dem EuroPalettierer 2000 bieten wir Ihnen einen Lagenpalettierer, der ein umfassendes Leistungsspektrum für die vielfältigsten Aufgabenstellungen zur Bildung und Weiterverwertung von palettierten Ladeeinheiten bietet.

Durch seine multifunktionale Konstruktion steht Ihnen mit dem EuroPalettierer 2000 ein vielseitiges Gerät zur Verfügung, das nahezu alle Palettieraufgaben in Ihrem Hause erledigen kann.

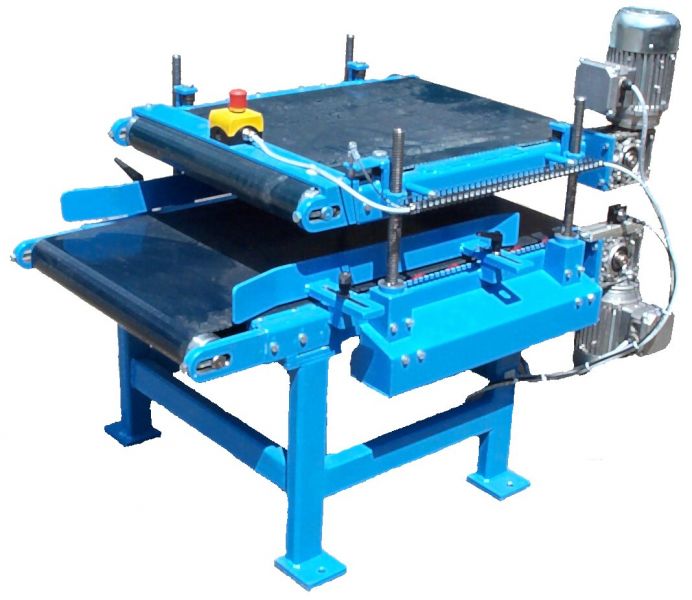

Eine Vielzahl von Zusatzkomponenten, wie z.B. für den Transport der Packstücke, der Leer- und Vollpaletten, zur Kennzeichnung und für Sonderfunktionen, wie z.B. ein Pressband für Säcke, runden das Produktprogramm ab.

ALFOTEC Happel + Fey liefert Ihnen wirtschaftliche Palettieranlagen, die fast jeder Anforderung auch unterschiedlichster Packstücke und Produkteigenschaften durch eine ausgereifte Technologie optimal gerecht werden.

Schonende Behandlung der Packstücke und ein perfektes Erscheinungsbild der palettierten Ladeeinheiten gewährleisten sicheren Transport und positive Resonanz bei Ihrem Kunden.
Wenn gewünscht, stehen Ihnen die palettierten Packstücke versandfertig zur Verfügung.

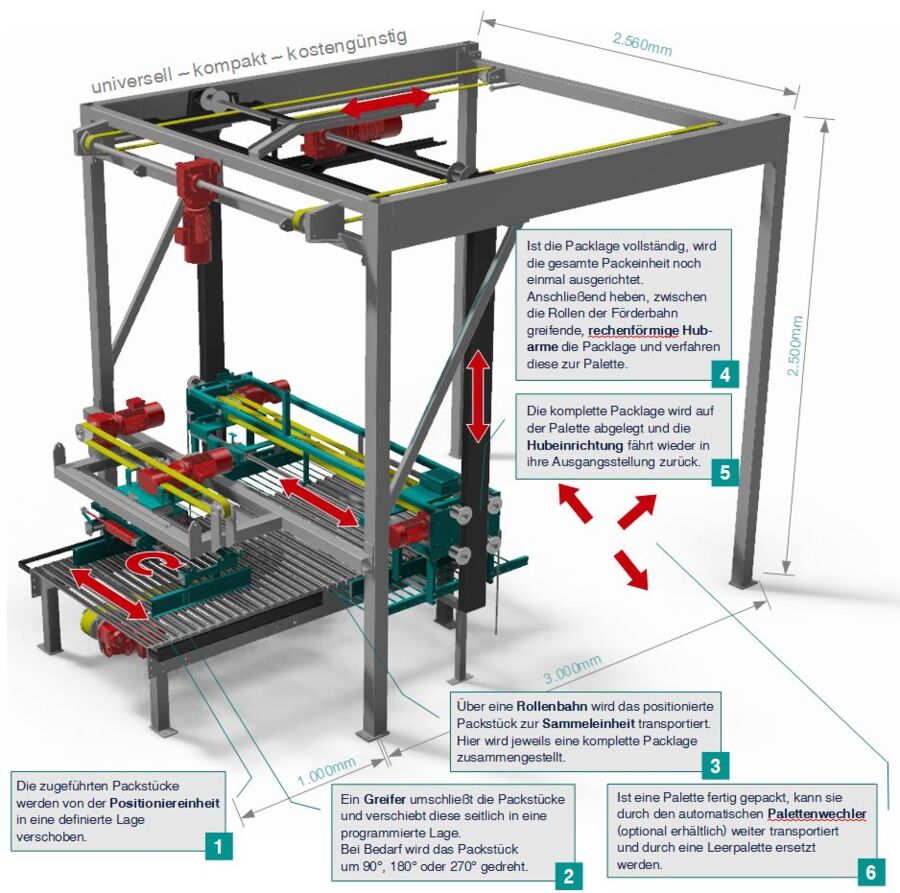

Funktionsprinzip

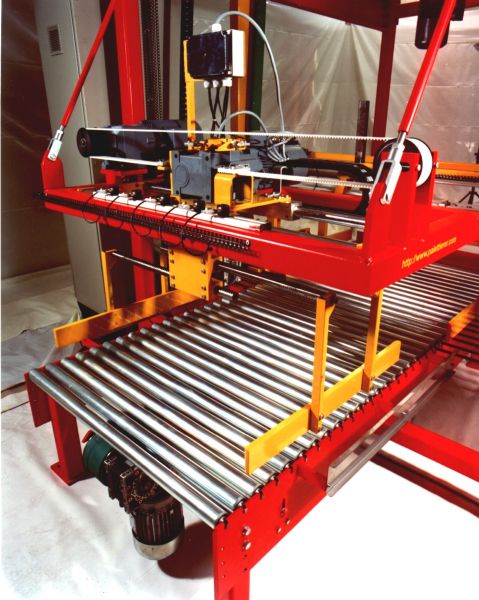

  1. Die zugeführten Packstücke werden von der Positioniereinheit in eine definierte Lage verschoben.

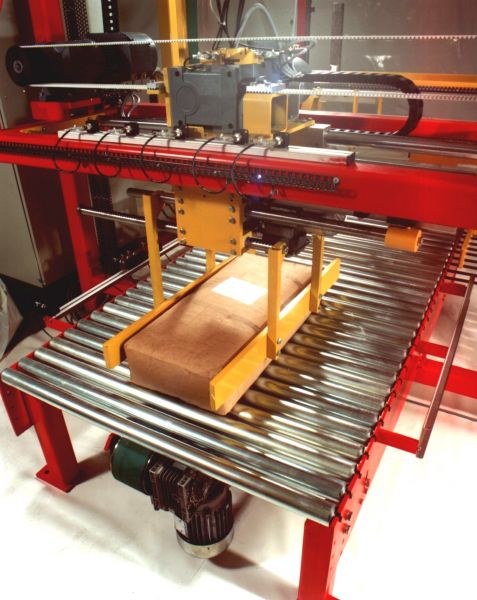

  2. Ein Greifer umschließt die Packstücke und verschiebt diese seitlich in eine programmierte Lage. Bei Bedarf wird das Packstück um 90°, 180° oder 270° gedreht.

  3. Über eine Rollenbahn wird das positionierte Packstück zur Sammeleinheit transportiert. Hier wird jeweils eine komplette Packlage zusammengestellt.

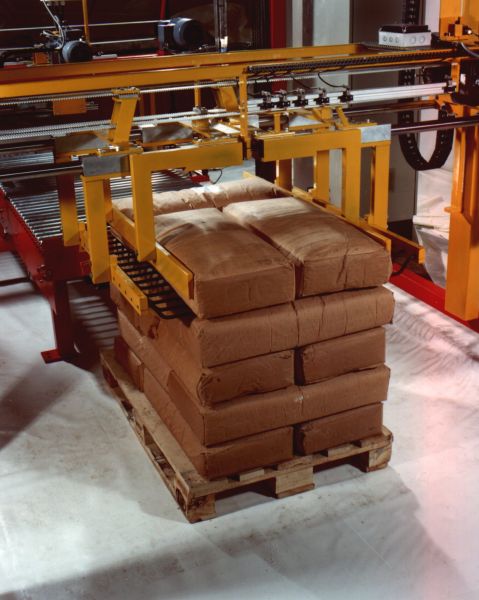

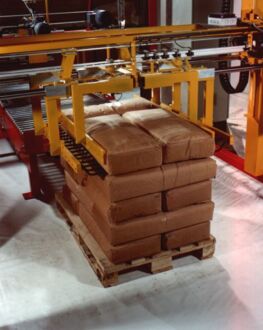

  4. Ist die Packlage vollständig, wird die gesamte Packeinheit noch einmal ausgerichtet. Anschließend heben, zwischen die Rollen der Förderbahn greifende, rechenförmige Hubarme die Packlage und verfahren diese zur Palette.

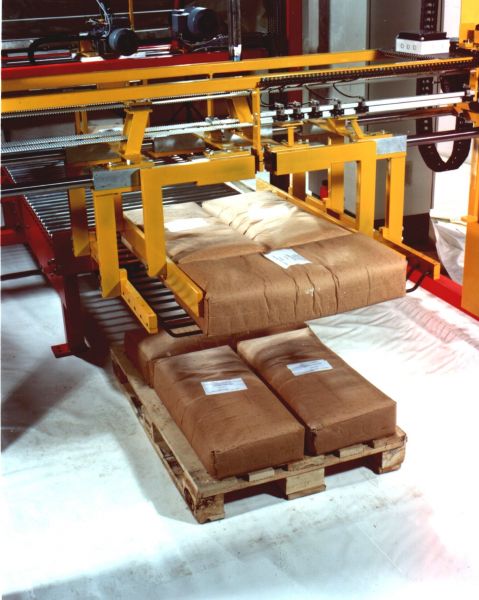

  5. Die komplette Packlage wird auf der Palette abgelegt und die Hubeinrichtung fährt wieder in ihre Ausgangsstellung zurück.

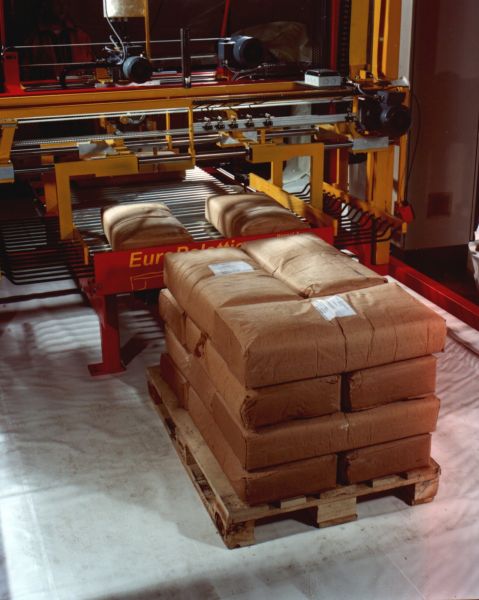

  6. Ist eine Palette fertig gepackt, kann sie durch den automatischen Palettenwechler (optional erhältlich) weiter transportiert und durch eine Leerpalette ersetzt werden.

Technische Daten

Spannungsversorgung 3NPE AC 400V 16A
Druckluftanschluss 6 bar
Hydraulik wird nicht benötigt
SPS-Steuerung Siemens Simatic S7
Maschinengewicht ca. 2.500kg
Standard-Abmessungen 4.000 x 2.560 x 2.500mm
Palettenarten Europalette 800x1.200mm
oder nach Kundenwunsch
Beladungshöhe 1.500mm
oder nach Kundenwunsch

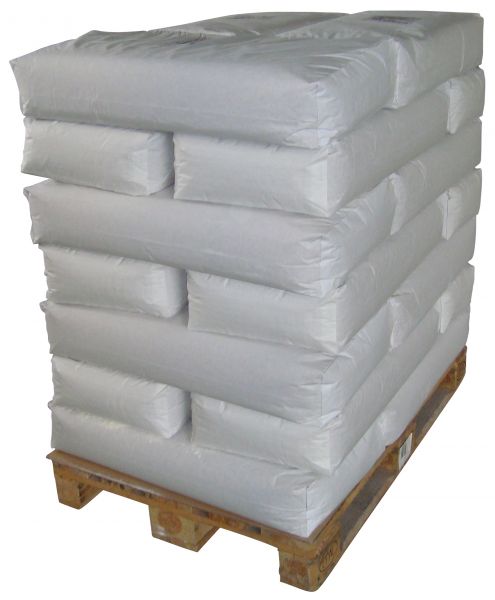

Lagenmuster nach Bedarf

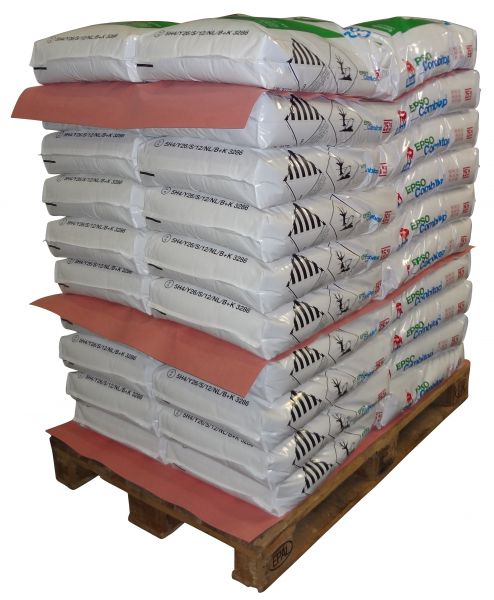

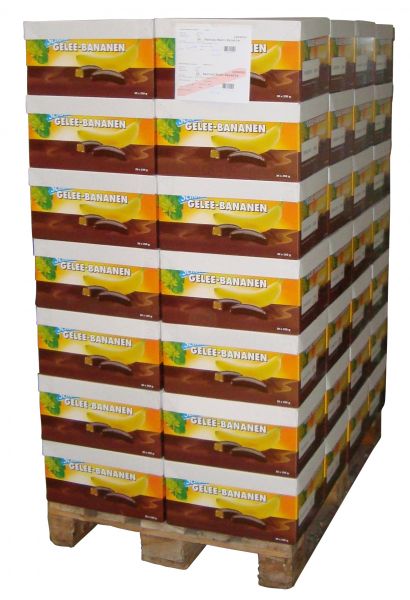

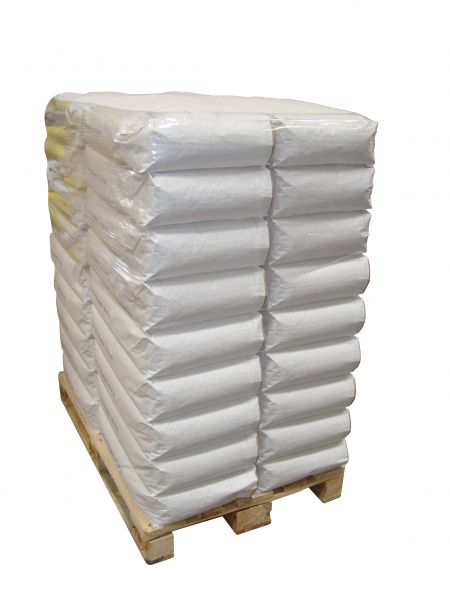

Produkte Säcke, Kartonagen, Gebinde...
Produktgrößen min. 150 x 150 x 40mm
max. 1.200 x 800 x 400mm
oder nach Kundenwunsch
Leistung bis zu 2.500 Packstücke pro Stunde
im 3-Schicht-Betrieb möglich.
Bitte fragen Sie uns an.
Lagengewicht bis 150kg

Das spricht für sich!

  • platzsparend: einsetzbar auch bei geringen Platzangebot
  • universell: palettiert Säcke, Dosen, Kartonagen, Gebinde … und vieles mehr
  • preisgünstig: schnelle Amortisation durch geringeren Anschaffungspreis und niedrigen Betriebskosten
  • schnell: bis zu 2.500 Packstücke pro Stunde im 3-Schicht-Betrieb
  • vielfältig: durch den Einsatz moderner SPS-Steuerungen bis zu 10 verschiedene Packstückgrößen oder Lagenbilder
  • aufgereift: Wartungsarbeiten in Eigenleistung durch technisch einfache Konstruktion problemlos möglich
  • individuell: Ihre Wünsche werden bereits bei Projektplanung individuell berücksichtigt
  • wartungsarm: durch den Einsatz von Hochleistungs-Kunststoff-Gleitfolien, Riemen und Bändern (kein Ölen und Schmieren), einfache Reinigungszugänglichkeit
  • geräuscharm: Riemen- und Bandantriebe gewährleisten ein geräuscharmes Arbeiten

EuroPalettierer 2000 "in Action" - Das Video

Qualitätssicherung beginnt bereits bei der Entwicklung. Praxisgerechte Konstruktion und kompromisslose Materialauswahl sind wichtige Faktoren für die spätere Funktionssicherheit. Auch wird darauf geachtet, dass in den Anlagen weitgehend Standardkomponenten zum Einsatz kommen, damit bei anfallenden Wartungsarbeiten keine horrenden Kosten für Sie entstehen.

Die Erfahrungen unserer Kunden und der Anwender werden in die Qualitätssicherung einbezogen.
